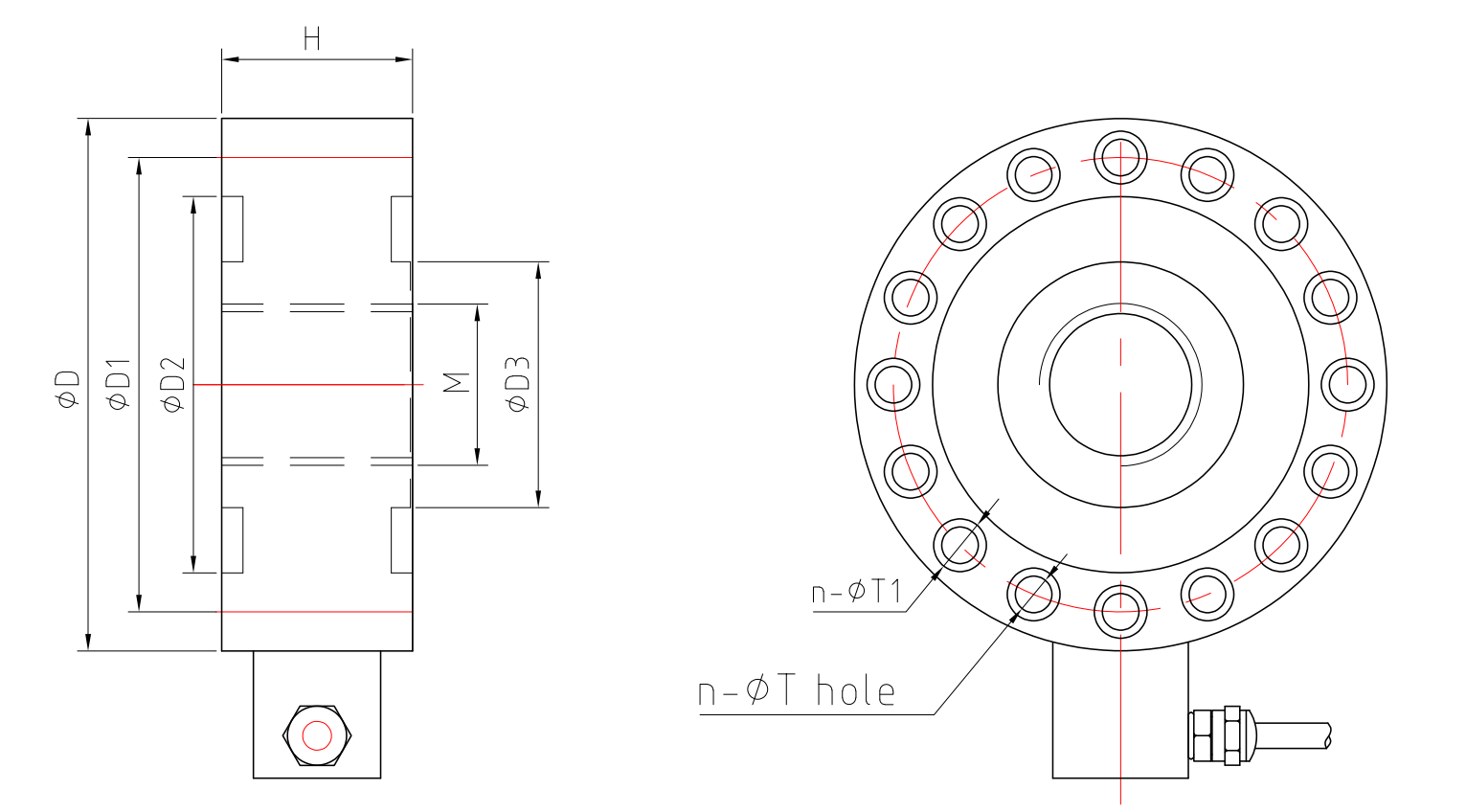

量程 t

D

D1

D2

D3

H

M

n-T

n-T1

1 - 5

mm

113

97

76

42

35

M24×2

8-Ф7

8-Ф10.5

10, 20

mm

155

130

101

61

45

M36×2

12-Ф11

12-Ф18

30

mm

180

150

120

80

58

M42×2

12-Ф13

12-Ф20

50

mm

205

165

120

80

64

M42×2

16-Ф13

16-Ф20

100

mm

280

228

176

124

90

M70×3

16-Ф17

16-Ф28

150, 200

mm

296

256

217

140

120

M90×3

16-Ф22

--

300

mm

346

282

236

180

180

M120×3

16-Ф26

--

额定输出

2.0mv/v ±0.1%

绝缘电阻

≥5000MΩ

非线性

±0.05%F.S

激励电源

10V (maximum 15V)  AC/DC

蠕变/30分钟

±0.05%F.S

防护等级

IP67

零点平衡

±1%F.S

安全载荷

150 %F.S

输入阻抗

700Ω ± 30Ω

极限载荷

300 %F.S

输出阻抗

700Ω ± 3Ω

工作温度

-10℃ ～ +40℃

可选输出信号

4-20mA, 0-10v, 0-5v, -10v ~ +10v

材料

合金钢或不锈钢（可选）
