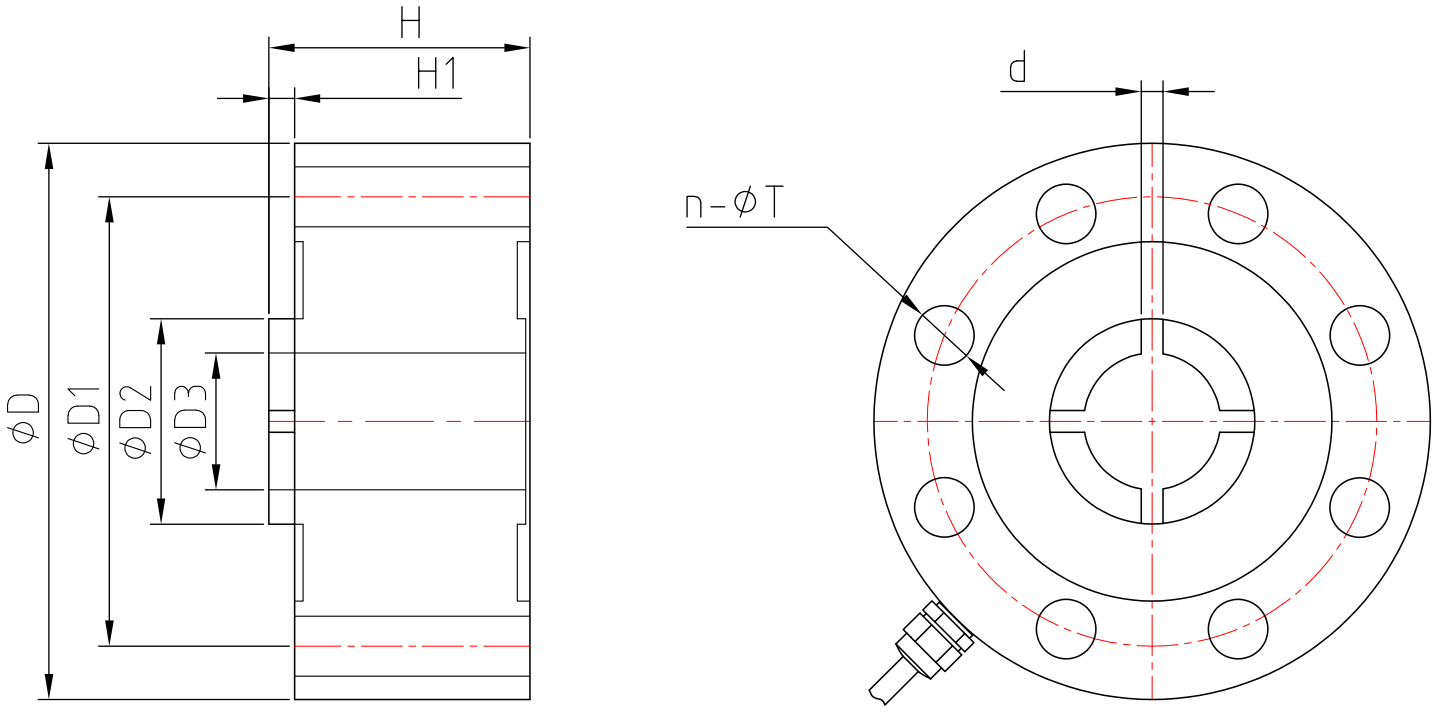

量程

尺寸  mm

t

D

D1

D2

D3

d

H

H1

n-ΦT

5-10

130

105

48

32^+0.10

4×5.1

55

6

8-Φ14

20-30

182

154

72

39^+0.10

4×5.1

80

6

8-Φ15

额定输出

2.0mv/v ±0.1%

绝缘电阻

≥5000MΩ

非线性

±0.05%F.S

激励电源

10V (maximum 15V)  AC/DC

蠕变/30分钟

±0.05%F.S

防护等级

IP67

零点平衡

±1%F.S

安全载荷

150 %F.S

输入阻抗

385Ω ± 20Ω

极限载荷

200 %F.S

输出阻抗

350Ω ± 3Ω

工作温度

-10℃ ～ +40℃

可选输出信号

4-20mA, 0-10v, 0-5v, -10v ~ +10v

导线长度

5m
